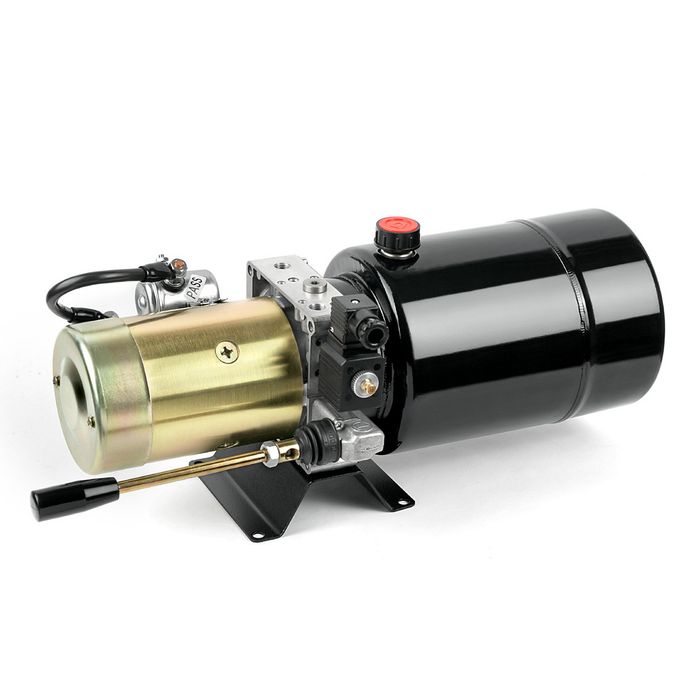

24V 2,0kW Hydraulikaggregat | 3,2cc Pumpe | Doppeltwirkend
24V 2,0kW Hydraulikaggregat | 3,2cc Pumpe | Doppeltwirkend
Zum Betätigen einfachwirkender Zylinder oder Systeme. Unsere Kraftpakete sind modular kombinierbar und werden in unserer Werkstatt montiert und getestet.
Spezifikationen Hydrauliekaggregat:
- Motor: 24V
- Vermögenswerte: 2,0 kW
- Hydraulikkreislauf: doppelt wirkend
- Pumpenfördervolumen: 3.2
- Druckbegrenzung: 120bar
- Max. Druck: 144,38 bar
- Tank: Horizontaler 12-Liter-Tank
- Volumenstrom: 8,00 l/min
- Halterung: Ja
Zusätzlich zu diesen Standardspezifikationen gibt es auch eine Reihe konfigurierbarer Funktionen. Diese Möglichkeiten können Sie in unserem einzigartigen Netzteil-Konfigurator selbst umsetzen und das Netzteil anschließend direkt in unserem Webshop bestellen. Klicken Hier.
Möglichkeiten zur Selbstauswahl im Konfigurator:
- Tankgröße
- Pumpenvolumen (cc)
- Druckbegrenzungseinstellungen
- Horizontaler oder vertikaler Tank
- Fügen Sie NG6-Pilotventile und Zwischenventile hinzu
- Manometer
- Halterung
- Einfachwirkend oder doppeltwirkend
- Rücklaufdrosselung (bei einfachwirkendem System)
- Senkventil normalerweise geschlossen oder geöffnet
- Spulenspannung
- Option zum sofortigen Herunterladen des Schaltplans und der 3D-Datei
Auswahl im Konfigurator: Pumpengröße
Die Leistung (in Liter pro Minute) und der Druck hängen von der gewählten Pumpe und dem Motor ab: Für einen 24V-Motor mit einer Leistung von 2,0 kW haben Sie folgende Möglichkeiten:
Pumpe cc | 2500 U/min | Maximaler Druck | ||
1.1 | 2,75 | L/Min | 250 | Bar |
1.3 | 3.25 | L/Min | 250 | Bar |
1.8 | 4.5 | L/Min | 230 | Bar |
2.1 | 5.25 | L/Min | 200 | Bar |
2.7 | 6,75 | L/Min | 156 | Bar |
3.2 | 8 | L/Min | 131 | Bar |
3,65 | 9.125 | L/Min | 115 | Bar |
4.2 | 10.5 | L/Min | 100 | Bar |
4.8 | 12 | L/Min | 88 | Bar |
5.8 | 14.5 | L/Min | 72 | Bar |
8 | 20 | L/Min | 53 | Bar |
Auswahl im Konfigurator: Tankgröße
Tankgröße: mindestens der Inhalt der Flasche(n) + Leitungen. Sie können zwischen einer horizontalen oder vertikalen Tankstruktur wählen.
Horizontal; 1, 2, 4, 6, 8, 10, 12, 18, 20, 25, 30, 35 Liter
Konfiguratorauswahl: BestätigungsHalterung
Supportbestätigung Ja/Nein
Konfiguratorauswahl: Senkventilsteuerung
Senkventil manuell betätigt (mit Hebel); 12 VDC, 24 VDC, 230 VAC/
Auswahl im Konfigurator: Absenkventil Typ 2/2
- NC: Normalerweise geschlossen: Das Ventil muss mit Strom versorgt werden, um den Zylinder abzusenken (Standardeinstellung).
- NEIN: Normalerweise offen: Das Ventil muss beim betätigung des Zylinders mit Strom versorgt werden. Bei unbetätigtem Ventil senkt sich der Zylinder automatisch ab
Auswahl im Konfigurator: Absenkgeschwindigkeit der Drosselklappe
- NEIN
- Einstellbare Nadeldrossel: Einstellmöglichkeit zur Bestimmung der Beutelgeschwindigkeit. Bei einem Nadeldrossel hängt die Sinkgeschwindigkeit vom Druck ab. Je höher der Druck, desto schneller sinkt der Zylinder
- Einstellbare druckkompensierte Drosselung: Die Abstiegsgeschwindigkeit kann angepasst werden und ist bei jedem Druck/Gewicht gleich schnell
Auswahl im Konfigurator: Druckbegrenzungssollwert:
Die Kraftpakete werden geprüft und auf den von Ihnen benötigten Wert eingestellt. Der Druck darf niemals höher als der in Option 1 angegebene Maximaldruck oder niemals höher als 250 bar sein.
Benötigen Sie Hilfe beim Zusammenstellen? Kontaktieren Sie einen unserer Ingenieure per Chat, Kontaktformular oder info@hydrauliek24.nl
