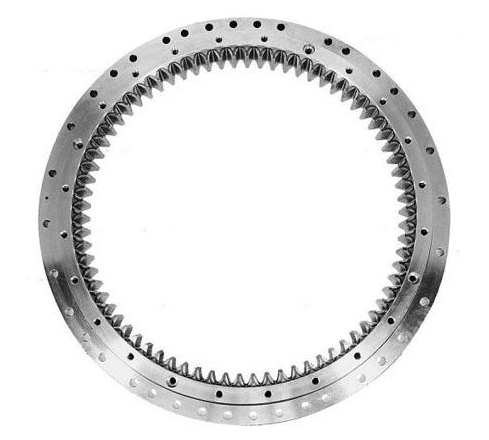

Drehkranzlager-Innenverzahnung mit Außendurchmesser 750 mm

Drehkranzlager-Innenverzahnung mit Außendurchmesser 750 mm

Technische Spezifikationen:

• Modul: m 6
• Anzahl Zähne: z 93
• Schlagdurchmesser: `;Ø`; 558
• Druckwinkel: `;20º`;
• Kürzung: `;km -0,6
• Nachtragsänderung: `;xm 0
• Max. Axiallast: `;470 kN
• Max. Trinkgeld-Moment: `;70 kNm
• Arbeitstemperaturbereich: `;-20℃ <`;>`; 70℃
• Gewicht: 45,65 kg
• Löcher: `;Hey: Ø`;18 x12 - 360/12 Hallo: M12 x18 - 360/18
• Zahnstärke: Nennkraft 21,4 kN &`; Maximal: 30,0 kN
• Europäische Herstellung

Die vertikale Achse stellt das Kippmoment und die horizontale Achse die Axiallast dar. Die blaue Linie zeigt die Belastungsgrenze der Drehkranzlager unter Berücksichtigung der Laufbahn, während die grüne Linie die Belastungsgrenze der Drehkranzlagersschrauben zeigt. Eine Drehkranzlager ist statisch nur dann gültig, wenn der Schnittpunkt der Axialkraft mit dem Kippmoment unterhalb beider Geraden liegt.
