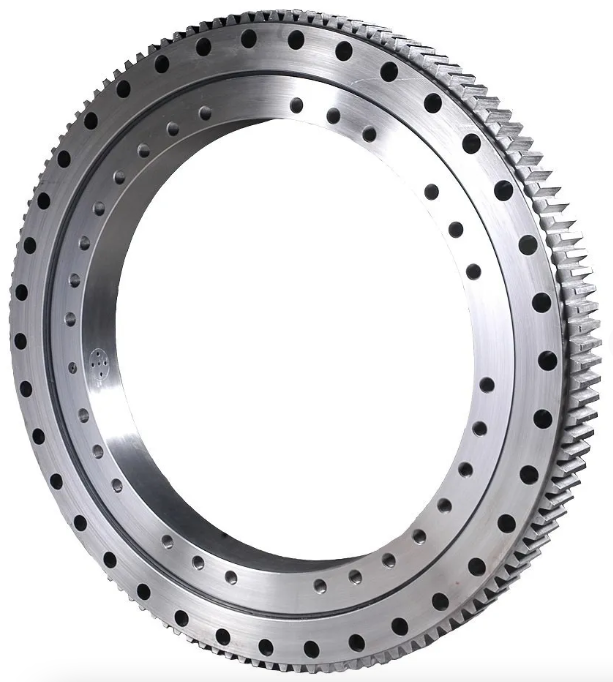

Drehkranzlager mit Außenverzahnung mit Außendurchmesser 1200 mm

1.991,60 €

Auf Lager

Drehkranzlager mit Außenverzahnung mit Außendurchmesser 1200 mm

Technische Spezifikationen:

Modul: m 8
Anzahl Zähne: z 148
Schlagdurchmesser: `;Ø`; 1184
Druckwinkel: `;20º`;
Kürzung: `;km -0,8
Nachtragsänderung: `;xm 0
Max. Axiallast: `;820 kN
Max. Trinkgeld-Moment: `;205 kNm
Arbeitstemperaturbereich: `;-20℃ <`;>`; 70℃
Gewicht: 82,95 kg
Löcher: `;Er: M12 x22 - 360o/22 Hallo: Ø`;18 x 20 – 360o/20
Zahnstärke: Nm 28,3kN &`; Maximal: 39,6 kN
Europäische Herstellung

Die vertikale Achse stellt das Kippmoment und die horizontale Achse die Axiallast dar. Die blaue Linie zeigt die Belastungsgrenze der Drehkranzlager unter Berücksichtigung der Laufbahn, während die grüne Linie die Belastungsgrenze der Drehkranzlagersschrauben zeigt. Eine Drehkranzlager ist statisch nur dann gültig, wenn der Schnittpunkt der Axialkraft mit dem Kippmoment unterhalb beider Geraden liegt.
