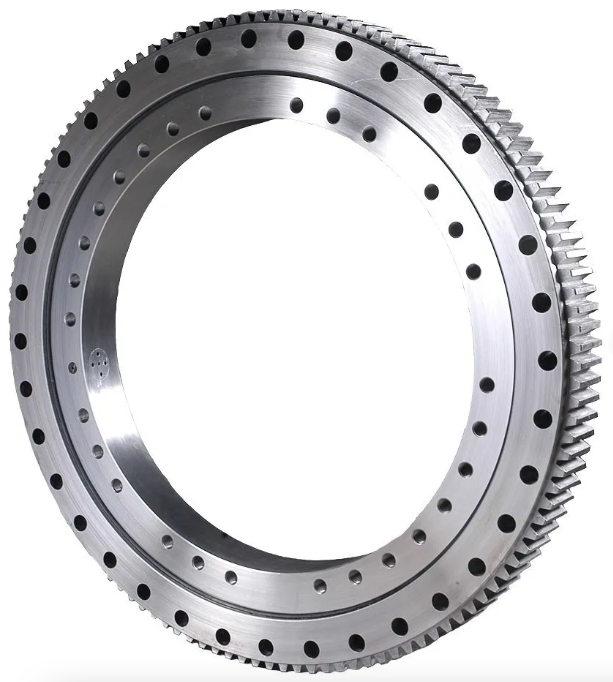

Drehkranzlager mit Außenverzahnung mit Außendurchmesser 650 mm

Drehkranzlager mit Außenverzahnung mit Außendurchmesser 650 mm

Technische Spezifikationen:

• Modul: m 6
• Anzahl Zähne: z 105
• Schlagdurchmesser: `;Ø`; 630
• Druckwinkel: `;D20º`;
• Kürzung: `;km -0,6
• Nachtragsänderung: `;xm 0
• Max. Axiallast: `;400 kN
• Max. Trinkgeld-Moment: `;50 kNm
• Arbeitstemperaturbereich: `;-20℃ <`;>`; 70℃
• Gewicht: 40,44 kg
• Löcher: `;Er: M12 x14 - 360o/14 &`; Hallo: Ø`;18 x 14 – 360o/14
• Zahnstärke: Nm 21,2 kN &`; Maximal: 29,7 kN
• Europäische Herstellung

Die vertikale Achse stellt das Kippmoment und die horizontale Achse die Axiallast dar. Die blaue Linie zeigt die Belastungsgrenze der Drehkranzlager unter Berücksichtigung der Laufbahn, während die grüne Linie die Belastungsgrenze der Drehkranzlagersschrauben zeigt. Eine Drehkranzlager ist statisch nur dann gültig, wenn der Schnittpunkt der Axialkraft mit dem Kippmoment unterhalb beider Geraden liegt.
