Hydraulischer Durchflussmesser 10 - 200 l/min
1.763,24 €
Auf Lager

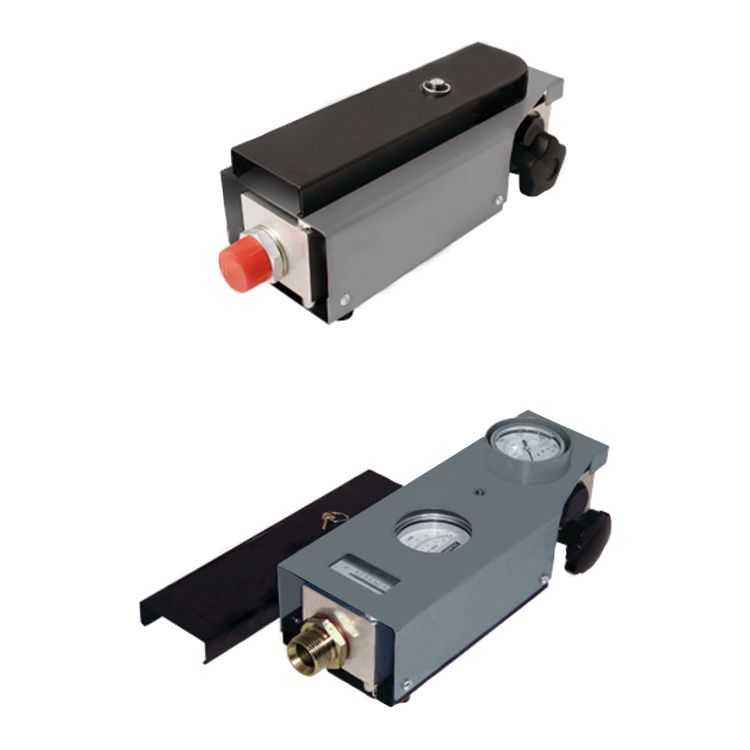

Hydraulischer Durchflussmesser 10 - 200 l/min
Technische Eigenschaften
• Typ: RFIK-200-B-6
• Max. Arbeitsdruck: 420 bar
• Messbereich: 10 - 200 l/min
• Anschluss: 1" BSP
• Betriebstemperatur: 20°C – 80°C
• Anzeigemessbereich: Druck: +/- 1,6 %, Volumenstrom: +/- 4 %, Temperatur: +/- 2,5 °C
• Gewicht: 7,47 kg
• Geeignet für Mineralöl
• Konzipiert für die Installation in geraden Rohren
• Mechanische Arbeitsweise (stromunabhängig)
• Steuerung des Arbeitsdrucks mittels Lastventil
• Durchflussanzeige in l/min und gal/min.
• Abmessungen: 350 x 135 x 140 (LxBxH)
Arbeitsdruckmanagement bei RFIK
Das Belastungsventil bei RFIK ist direkt an einen Durchführungsblock angeschlossen und sorgt mit dem eingebauten Manometer für eine präzise Regelung im Arbeitsbereich. Zum Schutz vor Überdruck sind im RFIK zwei Berstscheiben eingebaut, die bei einem Druck von 440 bar platzen und dann die Strömung über einen Bypass um das Ventil leiten. Die Berstscheiben sind leicht austauschbar.
Anwendungsbereich
Durchfluss, Druck und Temperatur, Messung flüssiger Medien und Einstellung des Arbeitsdrucks.
Betrieb
Der SDMK-Durchflussmesser besteht aus einem Schirm mit scharfen Ecken und einem konischen Messkolben, der je nach Durchfluss gegen eine Feder drückt. Gibt es keinen Strom? Anschließend verschließt der Messkolben die Öffnung und kehrt in die Nullstellung zurück. Bei steigendem Durchfluss wird der Messkolben durch die Druckdifferenz gegen die kalibrierte Feder gedrückt. Das bedeutet, dass der Messkolben gleich dem Durchfluss ist. Die Magnetkraft überträgt Daten an das Lesegerät. Die scharfen Ecken des Bildschirms minimieren den Einfluss der Viskosität.
